实验箱简介

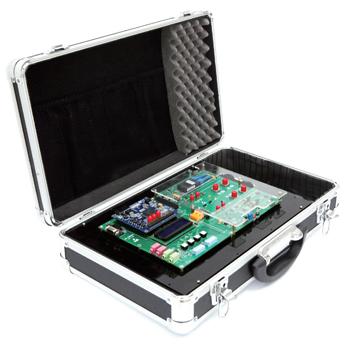

光纤通信实验箱

产品型号：WSCEC-OPCBP-001

应用领域：
       适用于通信及电子专业本专科生
●光纤通信类教学实验
●光纤通信类课程设计
实验箱特色：
       WSCEC-OPCBP-001光纤通信实验箱采用FPGA+光模块结构，以大容量FPGA代替传统的CPLD和其他逻辑器件作为信号产生模块，通过与光纤模块相连，完成光纤通信实验内容。实验箱接口丰富，具有以下优点
第一：光纤板同时具备1310nm 和1550nm等2个独立的光收发单元，具有误码测试仪、APC自动光功率控制等功能模块，光纤模块板可独立供开发使用。
第二将实现实验的连线方式由传统实验箱的硬连线改成图形化界面的软连线，避免频繁插拔器件，造成的器件损坏
第二：采用PC平台软件进行仿真与硬件实现观测，将仿真测试后的设计生成BIT流，下载到硬件平台上，用示波器进行测试与观测。
第三：具备光纤组网通信功能，多台实验设备之间可以通过光纤连接组成环网，完成数字与电话语音信号的多点之间的传输
第四：课程内容的难易程度可以根据课程需要灵活变化，既可以要求学生完成连线实验，又可以要求学生进行独立设计；
第五：具有很强的扩展能力，可以根据自己的兴趣，编写模块，保证了实验内容的新颖性；
第六：产品结构简单易于维护，核心光器件采用亚克力保护，产品稳定性高；
实验平台硬件简介

FPGA平台底板：
●（标配）FPGA：Xilinx Spartan 3E 100e
         Gate：10万门
○（选配）FPGA：Xilinx Spartan 3A S700
             Gate：70万门
接口电路：
●1路RS232串口
●2路音频输入
●2路音频输出
●4个轻触开关
●4个LED灯
●2个数码管（或选配为1602液晶屏）
●2个8位拨码开关
光发、收单元其参数如下：
●1310 nm光发模块：
★FP激光器：
★工作速率：大于155M bps
★中心波长：1310 ±30nm
★光纤特性：单模FC型
★1310 nm光收模块：
★PIN-TIA探测器
★工作波长：1100-1600nm
★光纤特性：单模FC型
●1550 nm光发模块：
★FP激光器：
★工作速率：大于155Mbps
★中心波长：1550 ±30nm
★光纤特性：单模SC型
★1550 nm光收模块：
★PIN探测器
★工作波长：1100-1600nm
★光纤特性：单模SC型。
配件：
●光跳线
●光纤连接器
●光可调衰减器
●Xilinx USB JTAG下载器
●麦克风耳机
○（选配）光分路器
○（选配）光波分复用器
○（选配）光功率计
○（选配）示波器

实验内容：
第一部分. 光纤实验箱入门实验
1.   基于FPGA的数字系统设计流程
2.   光纤通信实验箱简介
3.   光缆、光纤识别实验
第二部分. 光纤传输编译码实验
4.   AMI、HDB3编译码实验
5.   CMI、5B6B编译码实验
第三部分. 光发送系统实验
6.   光发端机的PI曲线绘制实验
7.   光发端机的消光比测量实验
8.   光发端机的平均光功率测量实验
第四部分. 常用光无源器件测试实验
9.   光纤连接器性能测试实验
10. 光纤衰减器性能测试实验
11. 光纤波分复用器性能测试实验
12. 光纤分路器性能测试实验
第五部分. 光接收系统实验
13. 光接收机灵敏度测试实验
14. 光接收机动态范围测试实验
第六部分. 光纤通信系统综合实验
15. 数字光纤传输系统实验
16. WDM波分复用系统实验
17. 数字语音传输系统实验
18. 计算机数据传输系统实验
19. 光纤通信组网实验
