实验箱简介 |

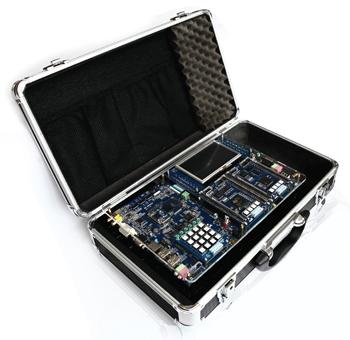

嵌入式异构多核实验箱 |
产品型号:WS-HMP8-001
应用领域:
适合计算机,通信及相关专业的本专科生
●教学实验
●课程设计
●综合实训
●毕业设计
适合计算机,通信及相关专业的研究生
●入门训练
●项目开发
适合从事嵌入式系统设计工程人员
●技能培训
●产品开发
实验箱特色:
嵌入式教学系统硬件平台采用ARM+DSP的异构多核处理器+FPGA架构。强调通过FPGA模拟不同的底层接口与设备,增强学生对于各种接口设备底层驱动的理解;通过异构多核处理器不同处理器核之间的交互实验,增强学生对于异构多核处理器的理解;而丰富的扩展接口设计,以及FPGA所带来的接口多样性,体现了嵌入式系统接口丰富、种类多种多样的特点,同时FPGA所带来的设计灵活性,也使其更加接近实际产品与企业需求。
该教学系统可完全胜任ARM和DSP两门课程对实验设备要求,节省投资,便于管理。更可引导学生领悟新技术在发展过程中,相互间渗透、融合、相辅相成的全新理念。
实验平台简介:
异构多核处理器模块 |
DM3730 |
1000MHz ARM Cortex™-A8内核
NEON™ SIMD协处理器
800MHz TMS320C64x+ DSP
POWERVR SG™ 2D/3D图形加速处理引擎 |
RAM |
512MByte LPDDR |
Flash |
512MByte Nand Flash |
以太网 |
1x 10M/100M高性能以太网RJ45接口 |
串口 |
1x RS232接口 |
USB |
1x USB 2.0高速Host、1x USB 2.0高速OTG |
JTAG |
1x 14Pin TI标准JTAG |
音频 |
1x 3.5mm音频输出接口 |
1x 3.5mm音频输入接口 |
1x板载麦克风 |
显示输出 |
HDMI、800x480 LCD触摸屏、S-Video |
SD卡槽 |
MMC/SD/SDIO/SDHC卡槽,最高支持32GByte容量 |
RTC |
内置实时时钟 |
按键模块 |
4x4矩阵键盘 |
LED指示灯 |
1x电源指示灯 |
6x可编程指示灯 |
电源接口 |
1x 5V 2A DC电源接口 |
1x 5V 2A机内电源接口 |
摄像头模块 |
1x CMOS Camera |
DSP模块 |
TMS320C54x |
TMS320C67x |
FPGA 模块 |
Xilinx X3S100E |
GPS模块 |
新一代SIRF III低功耗GPS模块 |
支持操作系统 |
Android 2.3、 WinCE 7.0及Linux2.6.32 |
扩展接口 |
1x 3.3V LCD模块接口 |
1x 40pin GPIO扩展槽 |
○可选模块 |
WIFI模块 |
3G模块(EVDO,WCDMA,TD-SCDMA) |
RFID模块 |
实验课程内容
为辅助教学,我们配套了详尽的实验指导书、例程,可通过基础实验的学习,熟悉Android、Linux和WinCE环境的建立以及各种硬件的驱动开发,并有ARM与FPGA、DSP综合的高级实验进一步锻炼学生的开发能力。这就适应了由简单到复杂,从基础到高级的教学模式,为学生掌握嵌入式开发要领具有很强的引导性,并留有余地可培养学生进行类似开发。
Linux实验
|
1 |
嵌入式Linux内核裁剪与系统构建实验 |
5 |
摄像头实验(CMOS/USB,V4L /V4L2) |
2 |
U-BOOT移植实验 |
6 |
3G拨号上网实验 |
3 |
Linux内核板级移植实验 |
7 |
GPS实验 |
4 |
WiFi实验 |
8 |
嵌入式视频流媒体监控实验 |
Android 实验 |
1 |
Android应用开发环境配置实验 |
5 |
Android系统编译与移植实验 |
2 |
Android应用开发入门实验 |
6 |
Android 3G驱动实验 |
3 |
Android应用开发综合实验 |
7 |
Android WiFi驱动实验 |
4 |
Android NDK开发实验 |
|
|
DSP实验 |
1 |
集成开发环境CCS 基础 |
7 |
信号调制解调 |
2 |
数模/模数接口实验 |
8 |
DTMF 双音多频信号的编码和解码 |
3 |
UART 异步串口通信接口实验 |
9 |
自适应滤波器设计 |
4 |
正弦信号发生器 |
10 |
多速率滤波器 |
5 |
FIR 、IIR滤波器的实现 |
11 |
MP3 播放器 |
6 |
快速傅立叶变换FFT |
12 |
RTDX数据传输 |
ARM/FPGA综合实验 |
1 |
ARM总线访问FPGA实验(键盘、LED) |
4 |
ARM FPGA中断通信实验 |
2 |
ARM I2C访问FPGA实验(EEPROM) |
5 |
FPGA运算实验 |
3 |
ARM SPI访问FPGA实验(IO扩展) |
6 |
FPGA滤波器实验 |
ARM/DSP综合实验: |
1 |
双核应用程序的编译和执行 |
4 |
构建DSP Server实验 |
2 |
音视频输入输出实验 |
5 |
算法开发实验—xDM算法封装 |
3 |
Codec Engine使用 |
|
|
相关教材:
1 |
《嵌入式接口技术与Linux驱动开发》,郑灵翔 著,北京航空航天大学出版社,2010年04月 |
2 |
《嵌入式Linux系统设计》,郑灵翔 著,北京航空航天大学出版社,2008年03月 |
3 |
《嵌入式系统设计与应用》,郑灵翔 著,北京航空航天大学出版社,2006年02月 |
联系人:何云
电 话:0592-5993660-806
传 真:0592-5993576
邮 件:heyun@boxlab.cn
|
|
|
