实验箱简介

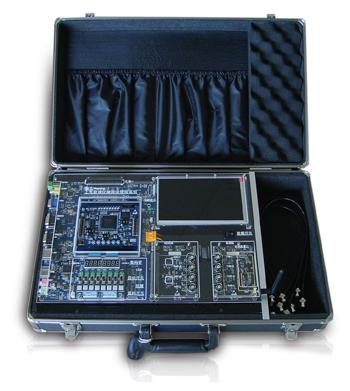

软件无线电实验箱

产品型号：WS-SDRBP-001

应用领域：
适合通信、电子及相关专业的本专科生
●教学实验
●课程设计
●综合实训
●毕业设计
适合通信、电子及相关专业的研究生
●入门训练
适合从事无线通信数字系统设计工程人员

实验箱特色：
本软件无线电实验教学系统以软件无线电架构为设计思想，硬件平台采用FPGA+AD/DA+射频架构实现。适合师生在该平台上开展基于FPGA的软件无线电教学与研发。平台具有很强 的扩展性及丰富的外设接口，可开设包括嵌入式技术实验、EDA技术实验、大规模集成电路设计实验、数字音视频信号处理实验、数字仪表等领域等的教学实验与研究工作。

实验内容特色：
实验内容安排以实现QDPSK无线通信系统与OFDM无线通信系统为蓝本，课程内容包括了信道的编解码，数字信号调制，数字上、下变频，内插与抽取设计等，注重工程实现，具有很强的操作性实验内容特色：

实验平台硬件简介：
硬件资源：
(1)核心板
●Xilinx Spartan-3A DSP
●1Gb DDR2 SDRAM，速度可达400Mb/s；
●64Mb Nor Flash，兼容128Mb；
●单片机
●通用按键，通用LED发光管；
（2）底板应用接口
●独立按键、拨动开关
●数码管
●SD卡接口
●音频接口
●PS/2键盘接口
●USB接口
●10M/100M以太网
●RS232接口
●VGA接口
●CVBS接口
●RS485接口
●7寸触摸液晶屏
●双通道10位125MSPS高速DAC数据转换；
●双通道10位40MSPS高速ADC数据转换；
●射频模块包括
●扩展接口

实验课程：
数字信号处理实验
实验一、预备知识数的表示与有限字长效应
实验二、数的操作
实验三、DDS信号发生实验
实验四、AD信号采样实验
实验五、FIR滤波器
实验六、IIR滤波器
差错控制技术实验
实验一、CRC编解码实验
实验二、信号加扰与解扰实验
实验三、卷积编解码实验
实验四、交织与解交织实验
数字调制与解调实验
实验一、ASK调制与解调
实验二、FSK调制与解调
实验三、BPSK调制与解调
实验四、QPSK调制与解调
实验五、QAM调制与解调
数字基带传输实验
实验一、码型变换实验
实验二、眼图实验
实验三、码间干扰与乃奎斯特滤波器
实验四、匹配滤波与最佳接收
同步技术实验
实验一、载波同步实验
实验二、符号同步实验
实验三、帧同步实验
扩展系统设计实验：
实验一、DQPSK系统的发送端设计
实验二、DQPSK系统的接收端设计
实验三、OFDM系统的发送端设计
实验四、OFDM系统的接收端设计实验课程
