实验箱简介
物联网教学实验箱

产品型号:WS-IOTBP-002

P8 产品2
应用领域:
适合计算机,通信及物联网专业的本专科生
●教学实验
●课程设计
●综合实训
●毕业设计
适合计算机,通信及物联网专业的研究生
●入门训练
●项目开发
适合从事物联网系统设计工程人员
●技能培训
●产品开发
实验箱特色:
随着物联网、云计算等现代计算机革命的最新成果的推进,嵌入式系统正面临着向物联网系统的华丽转身。配合丰富的网络节点,以及多种应用接入设备,教学实验平台特别适合开展与物联网应用相关的实验课程。平台接口模块丰富,既可作为计算机,电子,通信,软件等专业嵌入式软件的教学平台,又可培养学生开发基于物联网的嵌入式系统应用。

实验平台硬件简介:


网络节点

CC2530开发板

主芯片系统配置:

  • 采用CC2530F256主芯片
  • 8位、16位定时器
  • 8路输入可配置分辨率的12位ADC
  • 21个GPIO口

外围硬件支持:

  • 传感器配置:温湿度、光照、红外、霍尔传感器等

操作系统、通信协议:

  • Z-Stack协议栈
  • TinyOS开源操作系统

传感器模块

  • 温湿度传感器
  • 数字光强度传感器
  • 数字式气压传感器

RFID

  • 13.56MHz  ISO14443 TYPEA/B 标准非接触式IC卡读写器

监控工具

  • 基于Android操作系统的后台监控软件
  • CC Packet Sniffer协议分析仪

嵌入式网关

网关板

  • 异构多核处理器:DM3730 ARM+DSP
  • 以太网:1x 10M/100M高性能以太网RJ45接口
  • 串口:1x RS232接口
  • USB: 1x USB 2.0高速Host、1x USB 2.0高速OTG
  • JTAG:1x 14Pin TI标准JTAG
  • 音频:1x 3.5mm音频输出接口

1x 3.5mm音频输入接口、1x板载MIC

  • 显示输出:HDMI、800x480 LCD触摸屏、S-Video
  • SD卡槽:MMC/SD/SDIO/SDHC卡槽,最高支持32GB容量
  • RTC:内置实时时钟
  • 按键模块:4x4矩阵键盘
  • LED指示灯:1x电源指示灯、6x可编程指示灯

选配

模块

  • 摄像头模块:CMOS Camera
  • FPGA模块:Xilinx X3S100E
  • GPS模块:新一代SIRF III低功耗GPS模块
  • WIFI模块
  • 3G模块(EVDO,WCDMA,TD-SCDMA)
  • GPRS模块
  • 指纹识别模块

传感器

  • 3轴加速度传感器
  • 霍尔传感器

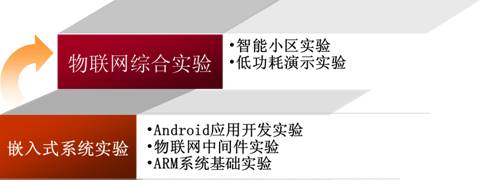

实验课程:
Linux实验
●嵌入式Linux内核裁剪与系统构建实验
●U-BOOT移植实验
●Linux内核板级移植实验
●Wi-Fi实验
●摄像头实验(CMOS/USB,V4L /V4L2)
●3G拨号上网实验
●GPS实验
Android 实验
●Android应用开发环境配置实验
●Android应用开发入门实验
●Android应用开发综合实验
●Android NDK开发实验
●Android系统编译与移植实验
●Android 3G驱动实验
●Android WiFi驱动实验
物联网嵌入式网关实验
●以太网接入与后台监控实验
●GPRS/3G接入与后台监控实验
●WiFi接入与后台监控实验
综合实验
●环境监控实验
●智能农业实验
●智能家居实验
