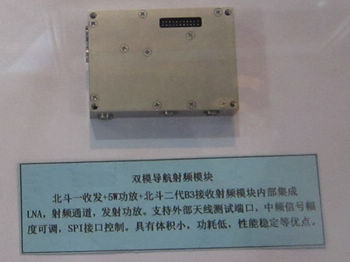

BD1/BD2双模导航射频模块
发布时间:2012-06-01

一、项目简介:

  BD1/BD2双模导航射频模块支持RDSS的收发和RNSS B3的接收,主要功能包括:对天线接收的BD-2 RNSS的B3频点信号滤波、低噪声放大并下变频至中频46.52MHz;对天线接收的BD-2 RDSS的S频点信号滤波、低噪声放大并下变频至中频12.24MHz,输出RDSS射频调制信号给RDSS天线单元;接收通道内部实现AGC控制,可根据接收信号功率大小自动改变接收通道的增益,AGC有效控制范围大于30dB;发射通道包含BPSK调制器;发射通道输出信号最大功率5W,输出功率可在15dB范围内调整;发射频率可调,调整范围大于100kHz,步进小与400Hz。产生高稳定(优于1ppm)的频率源并综合产生所需频点;RDSS部分输出50MHz(待定)时钟,RNSS部分输出62MHz时钟。外形尺寸为52mm x 38mm x 11mm。

二、应用领域

  各种BD1/BD2导航接收终端,交通工具导航系统,地球信息系统(GISS),紧急道路事故协助处理系统,其它卫星导航电子产品。

三、合作方式:

  技术转让或联合生产,具体合作方式可商议。




联 系 人:厦门大学通信工程系石江宏
电 话:0592-2580151
传 真:0592-2580150
邮 件:support@wscec.com.cn
