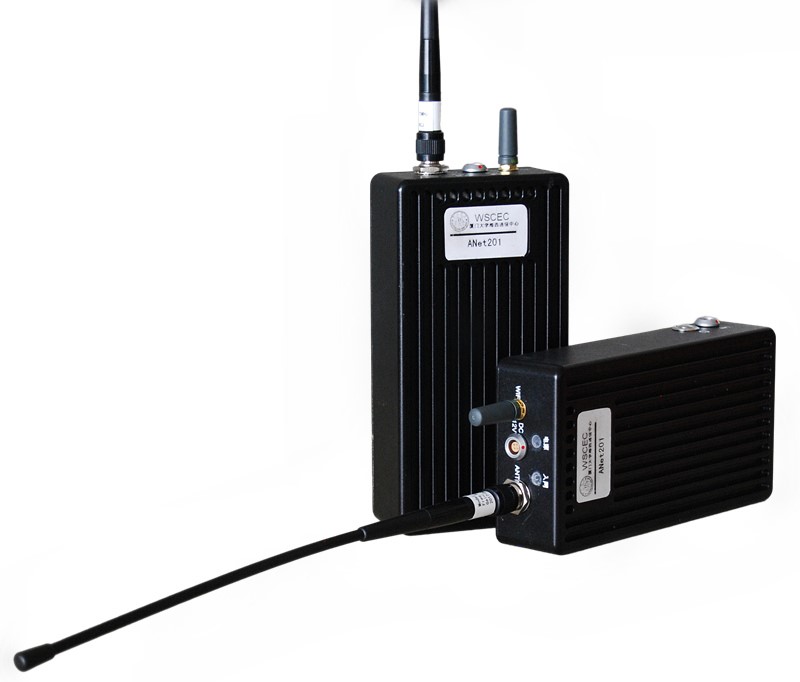

ANet201板卡

发布时间：2018-06-26

一、产品介绍

ANet201板卡是可供二次开发的宽带无线自组网应急通信板卡，其上实现了完整的自组网协议栈，为用户提供通用的以太网接入接口，方便用户进行功能集成与二次开发。用户只需要根据应用场景配备相应的低噪放和功放模块，即可具备完整的自组网功能。

二、软件参数

名称	参数
工作频率	70-6GHz
信道带宽	8MHz
输出功率	最高0dBm
调制方式	OFDM QPSK/16-QAM/64-QAM 自适应
数据速率	最大10Mbps
网络规格	最大32个节点
中继能力	大于8跳
组网时间	小于60s
路由更新时间	小于等于30s
管理软件	PC客户端、web管理界面可管理节点的配置及节点状态信息的显示
固件升级	可远程固件升级

三、硬件参数

天线类型	2个射频连接器天线接口（MCX）、1个wifi天线接口（IPEX）、1个GPS天线接口（IPEX）
卫星定位	支持GPS、北斗
供电方式	DC 12-24V
通信接口	1个以太网口，10/100Mbps自适应、wifi AP 热点
指示灯（IO接口，需外接）	电源指示灯、系统状态指示灯、网络信号状态指示灯各1
平均功耗
调试接口	1个JTAG口，预留IO，1个调试串口
尺寸	145mm（长）*60mm（宽）
其他	设备无logo，方便客户oem
温度范围	存储温度：-40℃-+125℃，工作温度：0℃-+65℃
重量	Xxxg

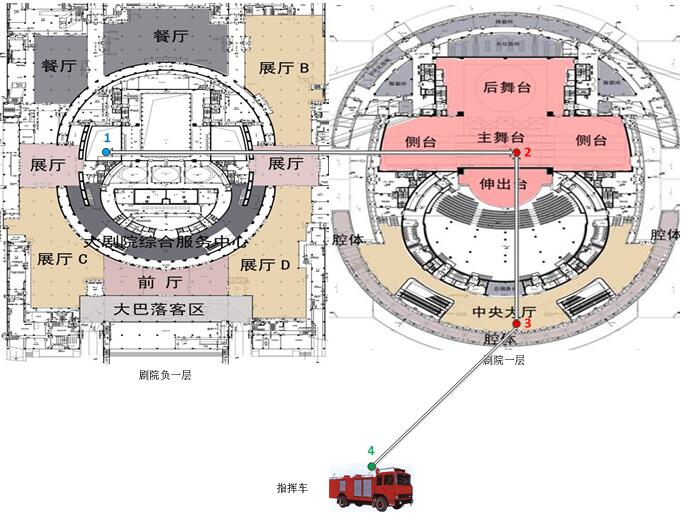

四、应用场景
